在PCB制造工程中，压膜被广泛应用于PCB板的表面保护和增强。因此，PCB真空压膜机作为重要的制造工具，被广泛应用于PCB板的生产流程中。它的工作原理主要是将PCB板放入压膜机内，通过加热和施压的作用，将PCB板表面的薄膜加热软化并固定在PCB板表面上，保护和增强PCB板的结构和功能。
PCB真空压膜机采用的是加热及松弛熔合的工作原理。首先，将PCB板放入压膜机内，通过机器内部的导轨将PCB板送入加热区域。在加热区域，将PCB板及其表面薄膜加热至一定温度，软化PCB板表面的薄膜，使其与PCB板表面紧密结合。然后，将PCB板送入压力区域，在压力区域施加一定的压力，将薄膜紧密地固定在PCB板表面上。最后，将固定在PCB板表面上的薄膜冷却固化，形成保护PCB板的表面膜。
PCB真空压膜机由计算机程序控制，按照不同的材料、不同的工艺参数，用高精密液压系统驱动高精度金属板，在向工件施加压力的同时，传递热量，实现对工件材料控制加热温度、施加压力，和处理时间等工艺参数的热压合，将分离的铜箔、覆铜箔板、半固化片等热压在一起，形成含有超过两个以上导电层、一个以上绝缘层的多层电路板。核心技术在于，均匀分布在整个工件表面上高温度、高压力，以及温度、压力控制精度，保温、隔热效果。
PCB真空压膜机使用特殊加热结构，可以使设备升温速度超过15℃/分钟，高温度可达350℃，可以适应微波材料以及石墨类材料等所需温度较高的压合需求。设备采用双层隔热板设计，可以保证设备外壁在350℃状态下仍然符合安全要求。
PCB真空压膜机设备/研发用层压机特点：参考国外同类机型特设分段阶梯式加温控制，根据温升进行分段加压及保压恒温，真空状态下工作去除多余气体和水分，并设置冷却功能，根据过程形式工艺曲线，适合半固化片，PCB板，环氧树脂增强及多层柔性线路板研发测试，可以进行小批量生产。
因此，为了满足不断变化的市场和客户需求，不断创新和优化PCB真空压膜机的设计和制造技术，提高其性能和可靠性，是PCB制造企业实现可持续发展的原因之一。同时，也需要强化质量控制和生产管理，确保每一台PCB真空压膜机的质量都能够达到高标准，为客户提供优质的产品和服务。

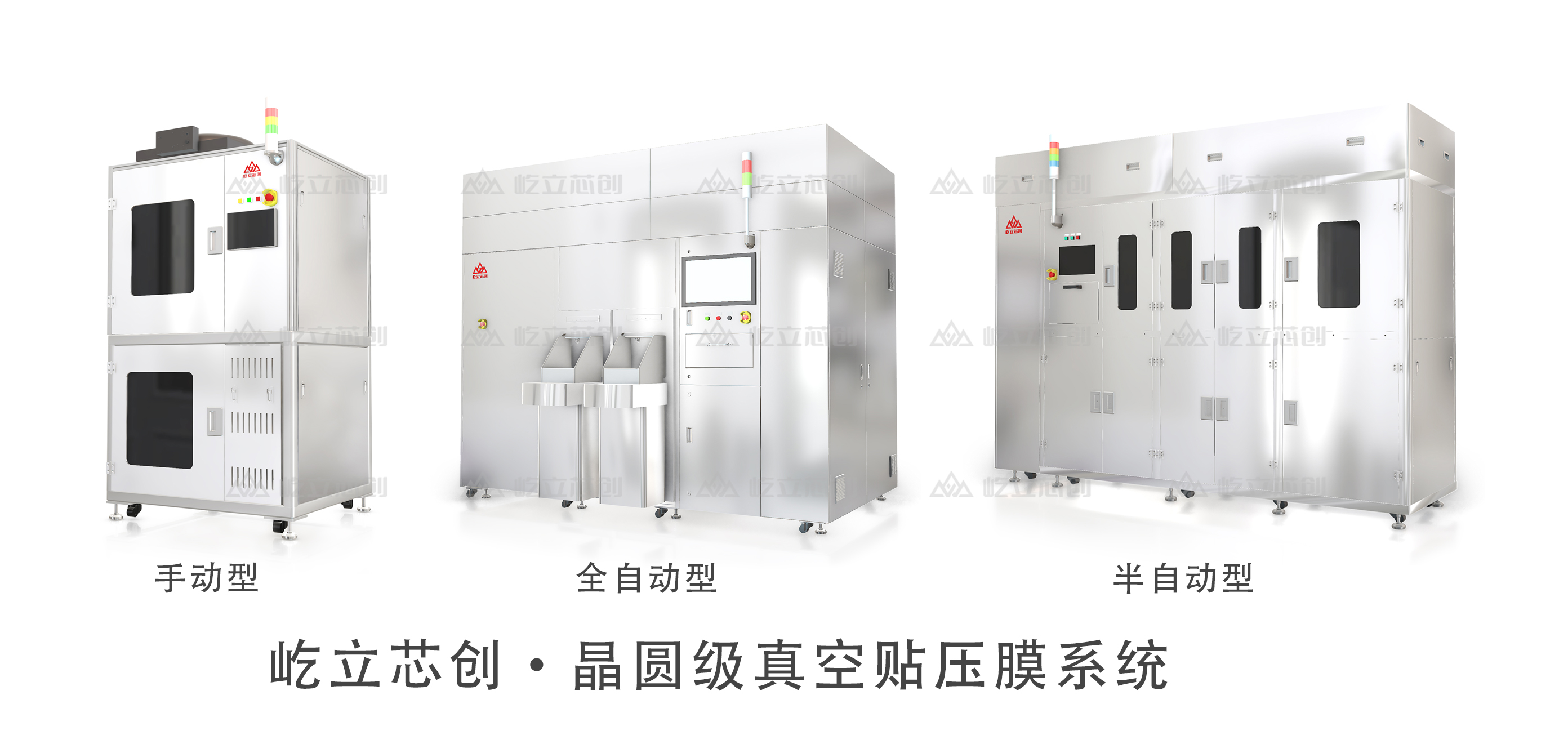

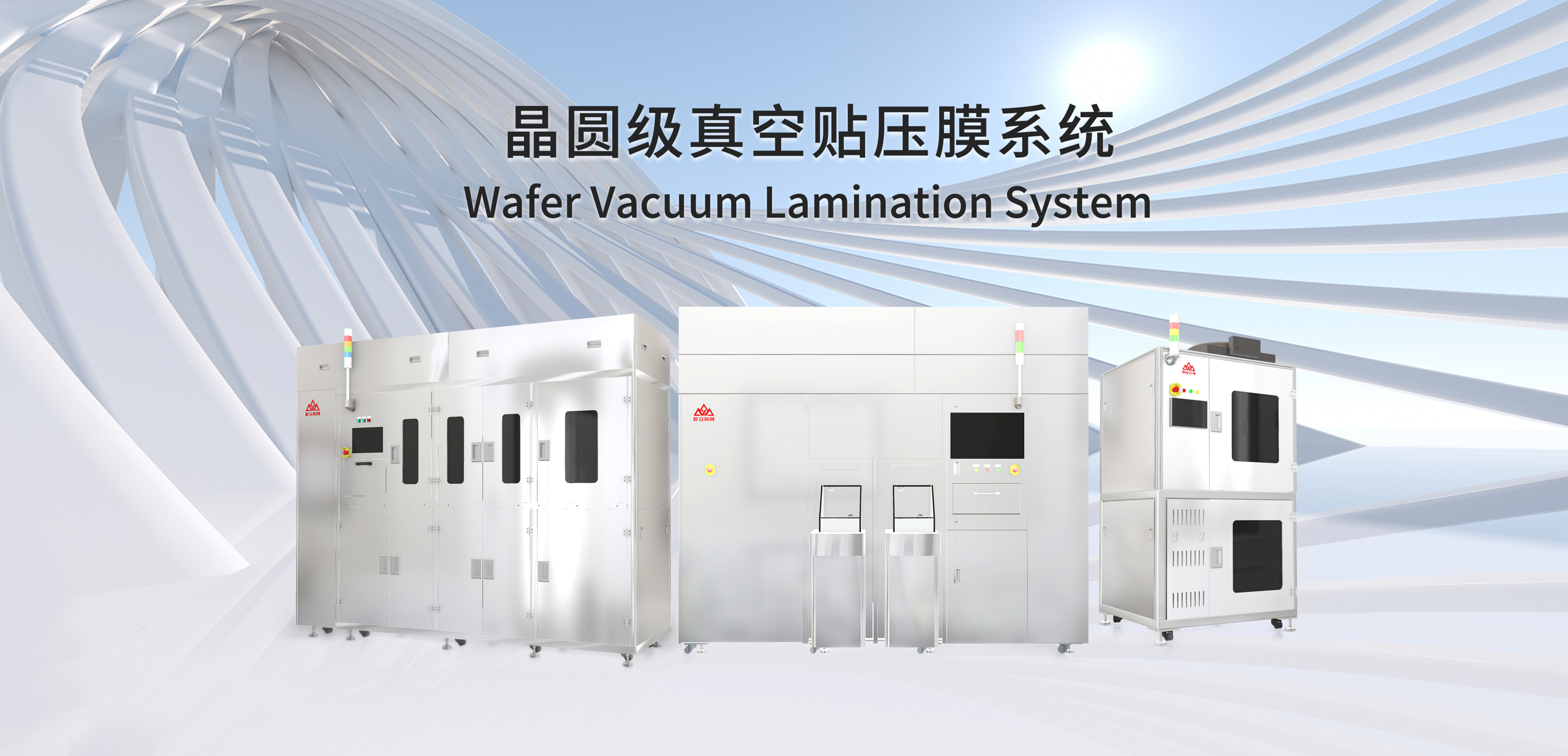

屹立芯创晶圆级真空贴压膜系统，创新的真空下贴压膜和独家开发的软垫气囊式压合专利技术，有效解决因预贴膜在真空压膜过程中产生气泡或是干膜填覆率不佳的问题。智能化机台兼容8” 及 12”晶圆封装工艺，尤其适用于凹凸起伏的晶圆表面，可轻松实现1:20的高深宽比填覆效果。真空/压力/温度实现多重多段设置，内部搭配自动切割系统，适配多种干膜材料，还可扩充压膜腔体进行二次表面整平压合，无须另外加装整平系统，助力企业智慧升级。
屹立芯创 · 除泡品类开创者
屹立芯创专注半导体先进封装制程气泡问题的解决，持续自主研发与创造除泡品类应用体系，依托热流和气压两大核心技术，打造以多领域除泡系统（De-Void System）和晶圆级真空贴压膜系统（Wafer Vacuum Lamination System）为核心的除泡品类，提供多种制程工艺中的气泡整体解决方案，正跻身成为全球热流与气压技术的领导者与除泡品类专家。
公司协同20年+的技术经验，整合国际团队，加强产业链合作，建造除泡品类生态，助力产业发展。公司总部位于南京市国家级江北新区，配合国际技术交流平台、大数据、移动测试平台和全球多点服务中心，为半导体、汽车、新能源、5G、IoT等行业领域提供成熟的除泡品类解决方案。
————————————————
