底填胶是增强BGA组装可靠性的重要辅料，选择底填胶的好坏对产品可靠性有很大影响。而实际应用中，不同企业由于生产工艺、产品使用环境等差异，对底部填充胶的各性能需求将存在一定的差异，如何选择适合自己产品的底部填充胶:
焊点的寿命主要取决于芯片、PCB和底部填充胶之间的CTE匹配，理论上热循环应力是CTE、弹性模量E和温度变化的函数。
Tg在材料高CTE的情况下对热循环疲劳寿命没有明显的影响，但在CTE比较小的情况下对疲劳寿命则有一定影响，因为材料在Tg点以下温度和Tg点以上温度，CTE变化差异很大。实验表明，在低CTE情况下，Tg越高热循环疲劳寿命越长。

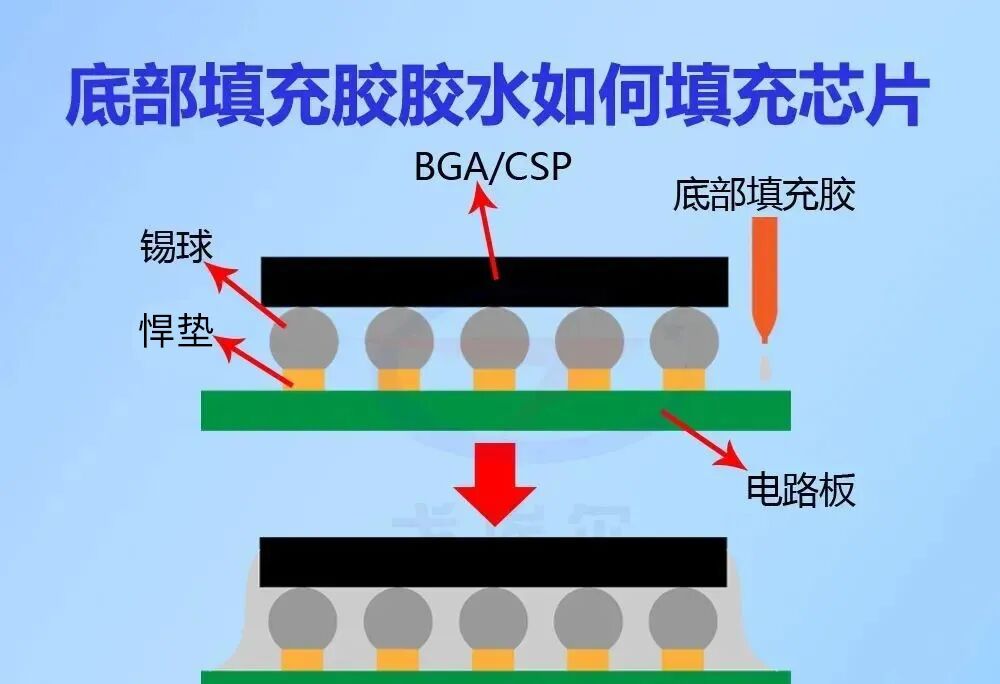

底部填充胶应用原理是利用毛细作用使得胶水迅速流过BGA /PCB芯片底部芯片底部，其毛细流动的至小空间是几个微米。根据毛细作用原理，不同间隙高度和流动路径，流动时间也不同，因此不同的填充间隙和填充路径所需填充时间不同，从而容易产生“填充空洞”。
为更直观的评估胶水流动性能，可采用以下方法评估胶水流动性：将刻有不同刻度的载玻片叠在PCB板的上方，中间使用50um的垫纸，使载玻片与PCB间留有间隙，在载玻片一端点一定量胶水，测试胶水流动不同长度所需的时间。由于胶水流动性将随温度变化而变化，因此，此实验可在加热平台上进行，通过设置不同温度，测试不同温度下胶水流动性。
底部填充胶起到密封保护加固作用的前提是胶水已经固化，而焊点周围有锡膏中的助焊剂残留，如果底部填充胶与残留的助焊剂不兼容，导致底部填充胶无法有效固化，那么底部填充胶也就起不到相应的作用了，因此，底部填充胶与锡膏是否兼容，是底部填充胶选择与评估时需要重点关注的项目。
底部填充胶除起加固作用外，还有防止湿气、离子迁移的作用，因此绝缘电阻也是底部填充胶需考虑的一个性能。
底部填充胶主要的作用就是解决BGA/CSP芯片与PCB之间的热应力、机械应力集中的问题，因此对底部填充胶而言，很重要的可靠性试验是温度循环实验和跌落可靠性实验。
以此从理论知识到实际工程应用，20+年丰富案例经验积累让我们可以在解决Post-assembly Underfill 中出现的气泡问题的同时，亦可帮助客户大幅提升UPH、降低生产风险与成本、提高产品良率与可靠性。
