追溯芯片封装历史，将单个单元从整个晶圆中切割下来再进行后续封装测试的方式一直以来都是半导体芯片制造的“规定模式”。然而，随着芯片制造成本的飞速提升以及消费市场对于芯片性能的不断追求，人们开始意识到革新先进封装技术的必要性，因此， 晶圆级封装诞生了。

晶圆级封装(Wafer Level Packaging，缩写WLP)是一种先进的封装技术，因其具有尺寸小、电性能优良、散热好、成本低等优势，近年来发展迅速。根据Verified Market Research 研究数据，晶圆级封装市场 2020 年为 48.4 亿美元，预计到 2028 年将达到 228.3 亿美元，从 2021 年到2028 年的复合年增长率为 21.4%。

不同于传统封装工艺，晶圆级封装是在芯片还在晶圆上的时候就对芯片进行封装，保护层可以黏接在晶圆的顶部或底部，然后连接电路，再将晶圆切成单个芯片。

晶圆级封装技术与打线型（Wire-Bond）和倒装型（Flip-Chip）封装技术相比 ，能省去打金属线、外延引脚（如QFP）、基板或引线框等工序，所以具备封装尺寸小、电气性能好的优势。

封装行业的领跑者们大多基于晶圆模式来批量生产先进晶圆级封装产品，不但可利用现有的晶圆级制造设备来完成主体封装制程的操作，而且让封装结构、芯片布局的设计并行成为现实，进而显著缩短了设计和生产周期，降低了整体项目成本。

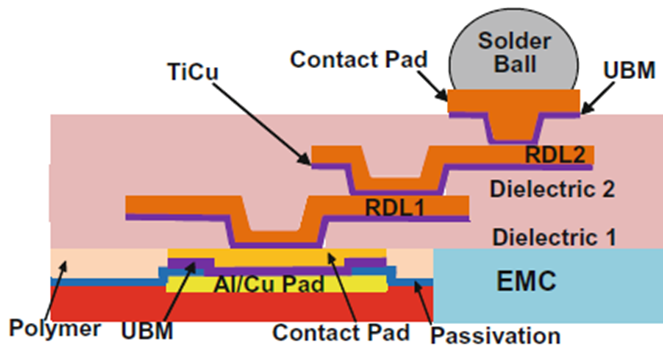

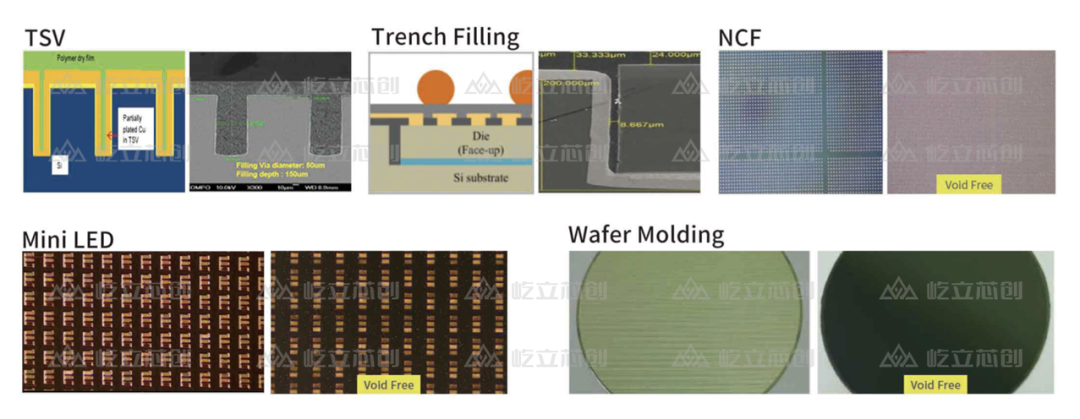

需要强调的一点是，与打线型封装技术不同，用晶圆级封装用晶圆级封装技术来实现腔内信号布线（Internal Signal Routing），有多个选项：晶圆级凸块（Wafer Bumping）技术、再分布层（Re-Distribution Layer）技术、硅介层（Silicon Interposer）技术、硅穿孔（Through Silicon Via）技术等。

先进晶圆级封装技术，主要包括了五大要素：

晶圆凸块（Wafer Bumping），顾名思义，即是在切割晶圆之前，于晶圆的预设位置上形成或安装焊球（亦称凸块）。晶圆凸块是实现芯片与 PCB 或基板（Substrate）互连的关键技术。凸块的选材、构造、尺寸设计，受多种因素影响，如封装大小、成本及电气、机械、散热等性能要求。

印刷型凸点（Printed Bump）技术、共晶电镀型落球（Ball Drop with Eutectic Plating）技术、无铅合金（Lead-Free Alloy）及铜支柱合金（Copper-Pillar Alloy）凸点技术，扇入型晶圆级封装（Fan-In Wafer Level Package，FIWLP）技术，业内亦称晶圆级芯片规模封装（Wafer Level Chip Scale Package，WLCSP）技术，是当今各类晶圆级封装技术中的主力。近两年，扇入型晶圆级封装产品的全球出货量都保持在每年三百亿颗以上，主要供给手机、智能穿戴等便携型电子产品市场。
